助力低碳,敢想星辰大海
发布时间:2021-09-24
浏览次数:899

                                   LANG 牌虎钳应用于航空结构件轻量化制造



       在能量守恒定律的大前提下,航空工业中轻量化一直是一个持续性课题。每一克质量为逃离地球引力都要付出能量的代价,因而航空结构件要求强度好且质量轻。为实现这样的要求,人们不停的从材料科学、结构设计和工艺革新上寻找突破口。

加工实例及结论

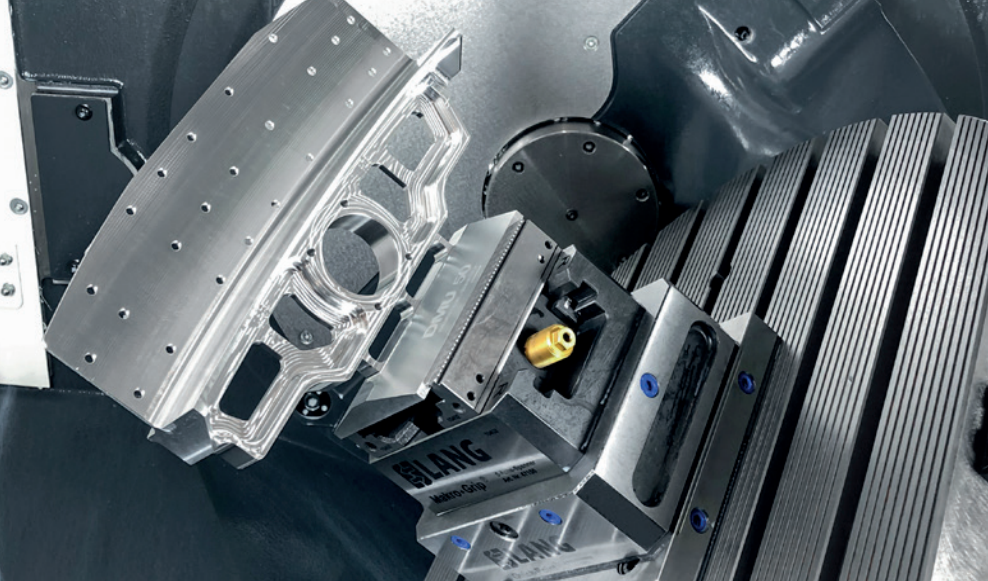

零件名称:航空结构件

零件材料:铝合金

冷却方式:外部水冷

加工类型:五轴高速切削

    :硬质合金铣刀

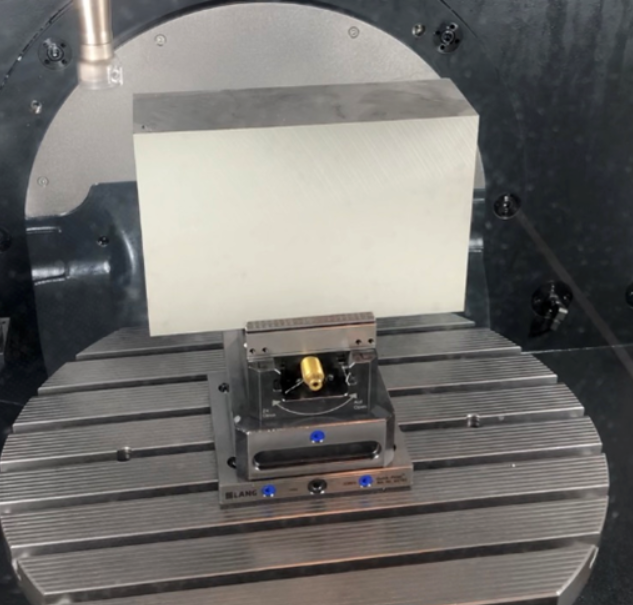

    具:LANG77系列虎钳+垫高块+零点定位系统

    果:五轴联动,粗精加工一体,3mm咬合式夹持,工艺柄更少,加工空间大,刀具可及性好,充分发挥机床加工能力。使用更短刀具,提高加工质量。降低刀具成本。加工更安全、更可靠。材料去除效率高,减少材料变形小。

工艺分析:航空结构件通常为了保证零件的性能强度,更倾向于选择锻件毛坯机械加工去除大量材料,3mm咬合式夹持的方式可以有效的避免装夹变形以及夹具松开后应力释放影响的零件精度问题。咬合式夹持使得夹具和零件呈现啮合姿态,夹持更可靠,提高切削效率和质量。装夹思路的革新,推动着制造工艺的革新,更推动着被加工零件的设计优化。
