RN/RNC型高精度活顶尖

通用顶尖

RN/RNC高精度活顶尖设计用于车削、磨削及其他加工方式。

我们的活顶尖由于轴承的应用和稳定的设计，可以精确地吸收高轴向和径向载荷，在任何应用中表现都非常出色，尤其适用于端面驱动加工领域。

RN/RNC型可拆高精度活顶尖的优点

1.  承受高推力和高载荷；

2.  跳动范围

车削：0.005 mm

磨削：0.003 mm

3.  可根据要求提高运行精度HQ；

4.  免维护：使用垫圈系统和终身润滑的轴承；（垫圈系统由可变密封和钢保护盖组成）

5.  使用锁紧螺母和垫片使拆装便利，确保活顶尖能从尾架主轴套上安全、轻松地拆下。

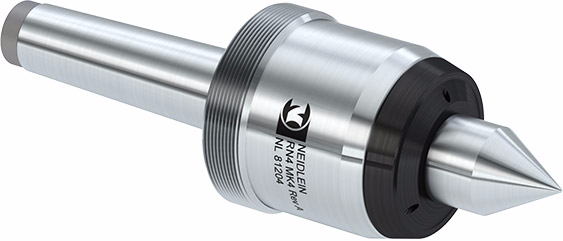

RN型高精度活顶尖（带莫氏锥）

                        半硬质合金头                                             全硬质合金头

RNC型高精度活顶尖（带莫氏锥）

                        全硬质合金头

为加工工具扩展工作空间。

技术参数

活顶尖

可换附件

锁紧螺母、垫片

RNA型高精度活顶尖

灵活用于大型零件中心孔。

RNA型高精度活顶尖设计用于车削、磨削及其他加工方式。

RNA型可拆高精度活顶尖的优点

1.  承受高推力和高载荷；

2.  最大跳动: 0.01 mm；

3.  通过SK30短锥接口和圆柱螺钉可轻松更换中心锥体；

4.  免维护：使用垫圈系统和终身润滑的轴承；（垫圈系统由可变密封和钢保护盖组成）

5.  使用螺母和垫片使拆装便利，确保活顶尖能从尾架主轴套上安全、轻松地拆下。

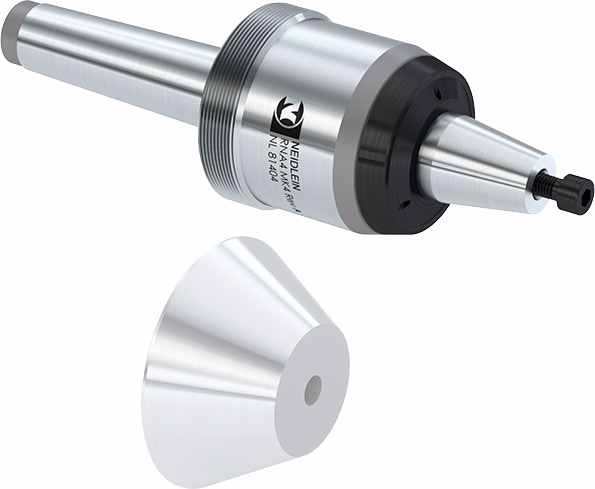

RNA型高精度活顶尖（带莫氏锥）

技术参数

活顶尖

可换附件

蘑菇头

锁紧螺母、垫片

RKA型高精度活顶尖

适用于中心孔径大重型工件

RKA型高精度活顶尖专为具有大型中心孔的重型工件而设计。

模块化的夹紧系统具有高度灵活性，可以用于夹持中心孔径从Ø50到Ø460的工件。

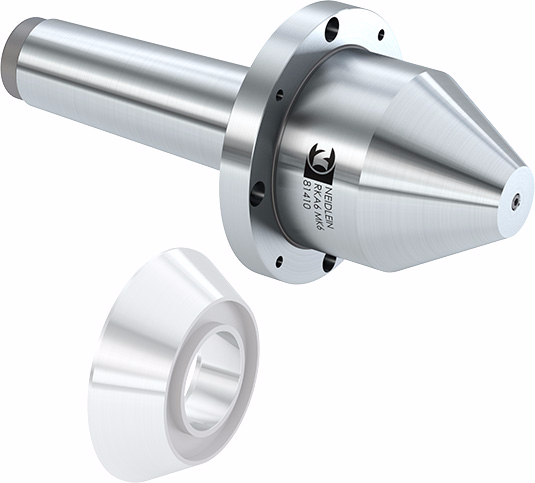

RKA型高精度活顶尖（带基础法兰和莫氏锥）

技术参数

活顶尖

可换附件

中心锥体

锁紧螺母

RNW型高精度活顶尖

通过使用不同可更换顶尖头，夹持工件灵活性较高。

RNW型高精度活顶尖设计用于车削、磨削及其他加工方式。

模块化的夹紧系统具有高度灵活性，可以用于夹持中心孔径从Ø50到Ø460的工件。

RNW型可拆高精度活顶尖的优点

1.  承受高推力和高载荷；

2.  最大跳动: 0.01 mm；

3.  使用平头扳手和开口扳手或Tommy杆轻松更换可更换顶尖头；

4.  免维护：使用垫圈系统和终身润滑的轴承；（垫圈系统由可变密封和钢保护盖组成）

5.  使用螺母和垫片使拆装便利，确保活顶尖能从尾架主轴套上安全、轻松地拆下。

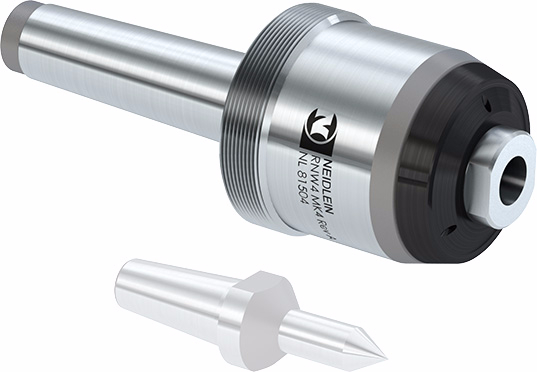

RNW型高精度活顶尖（带莫氏锥）

技术参数

活顶尖

可换附件

可更换顶尖头

锁紧螺母

RNF/RNCF型高精度活顶尖

弹簧力加载的活顶尖

RNF高精度活顶尖特别适用于转塔，手动尾座和工件有线性热延伸的情况。

弹簧加载的移动主轴和刻度环能够调节和/或编程获得各种轴向力。

RNF/RNCF型可拆高精度活顶尖的优点

1.  当液压系统无法保证重复定位时，在转塔和手动尾架中使用的活顶尖；

2.  如果工件存在线性热延伸或者由加工过程引起延伸是的，此顶尖可补偿；

3.  跳动精度：0.003 mm；

4.  免维护：使用垫圈系统和终身润滑的轴承；

5.  通过刻度环及外壳外侧力获得轴向力。

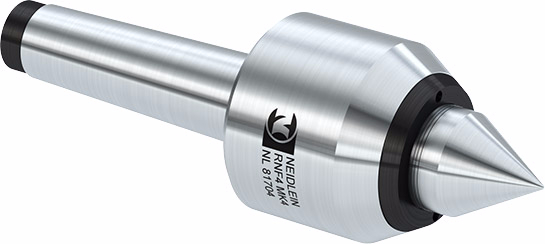

RNF型高精度活顶尖（带莫氏锥）

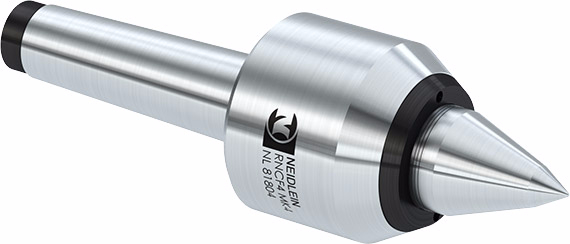

RNFC型高精度活顶尖（带莫氏锥）

为加工工具扩展工作空间。

技术参数

活顶尖

RNF/RNCF VDI型高精度活顶尖

带VDI保持器由弹簧力加载的活顶尖

RNF / RNCF VDI型高精度活顶尖，适用于刀塔，特别适用于不带尾架或副主轴的CNC机床。

弹簧加载的移动主轴和刻度环能够调节和/或编程各种轴向力。

RNF/RNCF VDI型高精度活顶尖的优点

1.  当液压系统无法保证重复定位时，在转塔和手动尾架中使用的活顶尖；

2.  如果工件存在线性热延伸或者由加工过程引起延伸是的，此顶尖可补偿；

3.  跳动精度：0.003 mm；

4.  免维护：使用垫圈系统和终身润滑的轴承；

5.  通过刻度环及外壳外侧力获得轴向力。

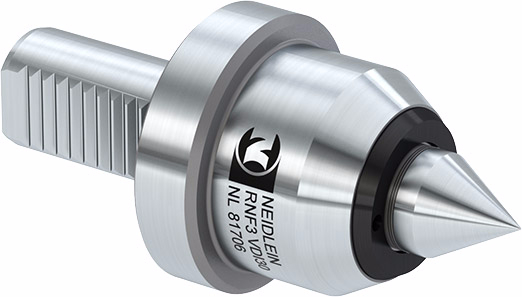

RNF VDI高精度活顶尖（带VDI保持器）

RNFC VDI高精度活顶尖（带VDI保持器）

为加工工具扩展工作空间。

技术参数

活顶尖
