FSB/SB型端面驱动夹具                            FFB/FFBH型端面驱动夹具

                                                    NDG/AND型管状驱动夹具

FSB/SB型端面驱动夹具

采用浮动定心顶尖及动力驱动销结构的端面驱动夹具。

NEIDLEIN端面驱动夹具为机械夹紧系统，通过最大限度传递扭矩，可以完成工件整个表面的粗加工和精加工，适用于工件的软车削和硬车削。

FSB/SB型面驱动夹具由尾架提供动力源，通过浮动定心顶尖将工件定心夹紧，这种方式适用于不同的中心，可以保证端面处基准点恒定。

FSB/SB型端面驱动夹具的优点：

1.  最大限度传递扭矩，从而实现较高的材料去除率；

2.  在不同的定心情况下，工件端面的基准点稳定；

3.  振动小，延长驱动装置及切削刀具的使用寿命；

4.  跳动范围：0.015 -0.02 mm；

5.  尾架提供夹紧力；

6.  夹紧状态下中心销固定/基准点固定；

7.  补偿驱动装置可实现工件的理想夹紧；

8.  操作简单。

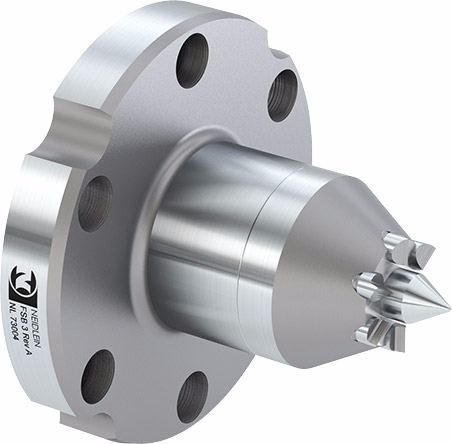

FSB型端面驱动（带连接法兰）

FSB型使用法兰适配器安装在机床主轴头上。

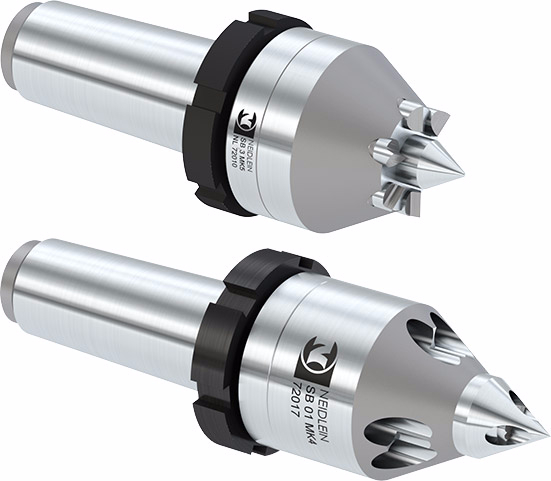

SB型端面驱动（带MK或圆柱形固定器）

SB型端面驱动带锥柄和抽出螺母，可快速安装到机床主轴上。

技术参数

端面驱动夹具

可换附件

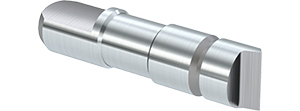

动力驱动销

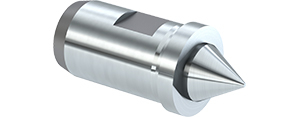

浮动定心顶尖

安装部件

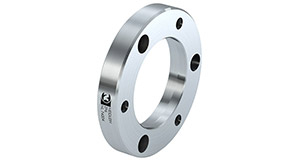

调节法兰

应用案例

软车削

FFB/FFBH型端面驱动夹具

采用固定定心顶尖及动力驱动销结构的高跳动精度的端面驱动夹具。

NEIDLEIN端面驱动夹具是机械夹紧系统，通过最大限度传递扭矩，可以实现一次装夹完成工件整个表面的加工，适用于工件的软车削和硬车削。

FFB / FFBH型面驱动夹具由机床主轴侧面以及尾架侧面提供动力源，工件由固定中心顶尖定心，可以实现非常高的跳动精度。

优点：

1.  最大限度传递扭矩，从而实现较高的材料去除率；

2.   基准点位于工件中心，确保长度测量恒定；

3.   振动小，延长驱动装置及切削刀具的使用寿命；

4.   跳动范围：0.002-0.01 mm；

5.   尾架提供夹紧力；

6.   夹持点固定；

7.   补偿动力驱动装置可实现工件的理想夹紧；

8.   操作简单。

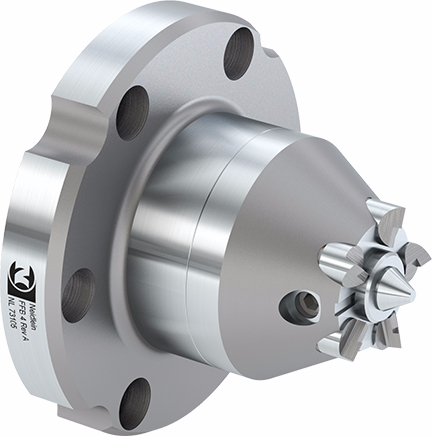

FFB型端面驱动夹具（带连接法兰）

FFB型端面驱动夹具通过可调连接法兰安装于机床主轴头上，跳动值可通过调节达到所需的合适范围。

FFBH型端面驱动夹具（带连接法兰）

FFBH型端面驱动夹具通过法兰适配器安装于机床主轴头上，跳动值可通过调节达到所需的合适范围。

技术参数

端面驱动夹具

可换附件

动力驱动销

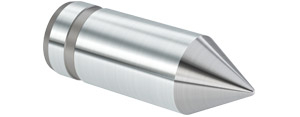

固定定心顶尖

安装部件

调节法兰

应用案例

软车削、硬车削、磨削

NDG/AND型管件驱动夹具

NEIDLEIN管件驱动夹具通过一次装夹及最大限度传递扭矩，可以完成管状工件整个外表面的加工。通过管件驱动夹具，可以覆盖较大的夹持范围。

NDG/AND管件驱动夹具优点

1．最大限度传递扭矩，从而实现较高的材料去除率；

2．驱动机构使用寿命长；

3．管状工件夹持范围（大）：孔径Æ2-Æ1 50 mm；

4．有效节省管状工件外表面加工时间；

5．操作简单。

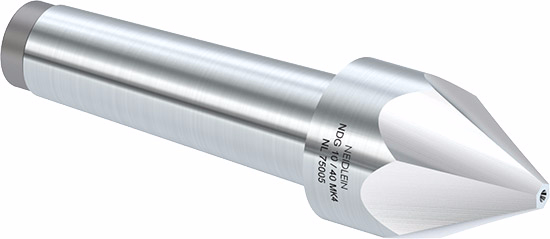

NDG型管件驱动夹具

NDG型管件驱动夹具带有锥柄可直接安装于机床主轴上。

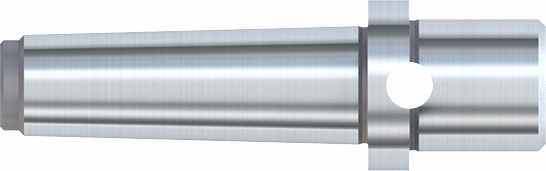

AND型管件驱动夹具

AND型管件驱动夹具的中心驱动锥机构可更换

技术参数

管件驱动夹具

可换附件

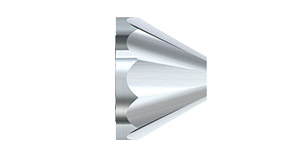

中心驱动锥体

应用案例

车削
