FSP/FSPB/SP型端面驱动夹具                              FFP型端面驱动夹具

FSP/FSPB/SP型端面驱动夹具

采用浮动定心顶尖及动力驱动盘结构的端面驱动夹具

通过一次装夹及最大限度传递扭矩，可以完成工件整个表面的粗加工和精加工。

带有动力驱动盘的FSP / FSPB型端面驱动夹具是机械夹紧系统，适用于软切削及重型切削，在应用中，它们具有很高的灵活性高稳健性。

这些端面驱动夹具由尾架提供动力源，通过浮动定心顶尖将工件定心夹紧，这种方式适用于不同的中心，可以保证端面处基准点恒定。

FSP/FSPB/SP型端面驱动夹具的优点

1.  最大限度传递扭矩，从而实现较高的材料去除率；

2.  在不同的定心情况下，工件端面的基准点稳定；

3.  浮动动力驱动盘适用于端面不平的工件；

4.  应用灵活性强，夹紧直径范围广；

5.  夹紧状态下中心顶尖固定»可实现定点夹持；

6.  跳动范围：0.015-0.02 mm；

7.  弹簧力可调（根据工件重量）；

8.  动力驱动盘和中心顶尖更换快速，换型成本低

9.  与工件接触的部件更换高效、经济（可更换的硬质合金刀片）

FSP型端面驱动夹具（带螺纹紧固式连接法兰）

FSP型端面驱动夹具通过连接法兰和螺钉安装于机床主轴头上。

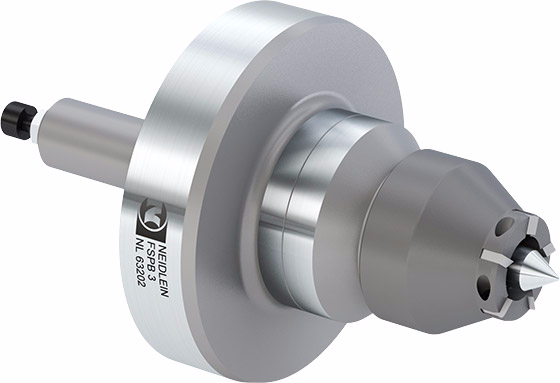

FSPB型端面驱动夹具（带卡盘夹紧式连接法兰）

FSPB型端面驱动夹具通过卡盘软爪直接夹持安装于机床主轴上。

SP型端面驱动夹具（带锥柄）

SP型端面驱动夹具通过锥柄直接安装到机床主轴上。

技术参数

FSP/FSPB型端面驱动夹具

SP型端面驱动夹具

可换附件

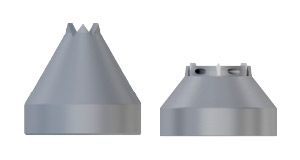

动力驱动盘

固定定心顶尖

安装部件

调节法兰

应用案例

车削

FFP型端面驱动夹具

采用固定定心顶尖及动力驱动盘结构的高跳动精度的端面驱动夹具。

通过一次装夹及最大限度传递扭矩，可以完成工件整个表面的粗加工和精加工。

带有动力驱动盘的FFP型端面驱动夹具是机械夹紧系统，适用于软车削、硬车削及磨削。

FFP型面驱动夹具由机床主轴侧面及尾架侧面提供动力源，工件由固定中心顶尖定心，可以实现非常高的跳动精度。

FFP型端面驱动夹具的优点

1.   最大限度传递扭矩，从而实现较高的材料去除率；

2.   基准点位于工件中心，确保长度测量恒定；

3.   浮动动力驱动盘适用于端面不平的工件；

4.   应用灵活性强，夹紧直径范围广；

5.   跳动范围：0.005-0.015 mm；

6.   动力驱动盘和中心顶尖更换快速，换型成本低

7.   与工件接触的部件更换高效、经济（可更换的硬质合金刀片）

FFP型端面驱动夹具（带螺纹紧固式连接法兰）

FFPV型端面驱动夹具面驱动器FFPV设计用于直接安装到(DIN 702-1 [55028] )主轴头上。

技术参数

端面驱动夹具

可换附件

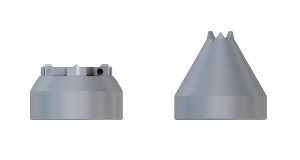

动力驱动盘

固定定心顶尖

应用案例

软车削、硬车削、磨削
