FFBR/FBSR型面驱动夹具             FFB/FFBH型端面驱动夹具

FFBR/FBSR型端面驱动夹具

采用固定定心顶尖和动力驱动销结构的端面驱动夹具。

通过一次装夹可实现软材料及高硬度材料的工件整个表面的精磨。

FFBR/FBSR型面驱动夹具由机床主轴侧面提供动力源，工件由固定中心顶尖定心，可以实现非常高的跳动精度。

FFBR/FBSR型端面驱动夹具的优点

1.   基准点位于工件中心；

2.   跳动范围：0.002-0.003 mm；

3.   浮动动力驱动组件；

4.   动力驱动销浮动，用于安全装载和卸载工件

5.   跳动精度高；

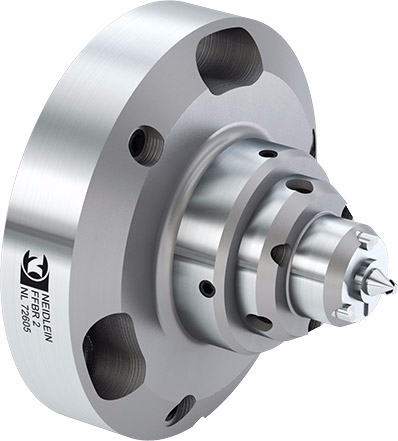

FFBR型端面驱动夹具（带连接法兰）

FFBR型端面驱动夹具可通过两款连接法兰安装于机床主轴上，其中一款连接法兰安装直径为φ140mm，另一款连接法兰可直接与DIN 702-1 6号主轴头（DIN55026/28）连接。

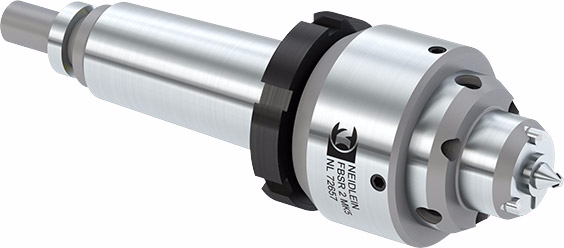

FBSR型端面驱动夹具（带莫氏锥柄）

FFBR型端面驱动夹具类似，但通过莫氏锥柄和锁紧螺母与机床主轴连接， 通过调整锥柄内的紧定螺钉，可获得最高运行精度。

技术参数

端面驱动夹具

可换附件

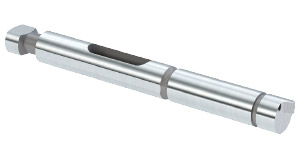

动力驱动销

固定定心顶尖

应用案例

磨削

FFB/FFBH型端面驱动夹具

采用固定定心顶尖及动力驱动销结构的端面驱动夹具。

NEIDLEIN端面驱动夹具夹紧系统通过一次装夹及最大限度传递扭矩，可实现软材料及硬材料工件整个表面的精磨。

FFB/FFBH型端面驱动夹具由机床主轴侧面提供动力源，工件由固定中心顶尖定心，可以实现非常高的跳动精度。

FFB/FFBH型端面驱动夹具最初设计用于车削加工，如今在磨削加工中亦有广泛应用。FFB / FFBH型端面驱动夹具在不带动力驱动销的情况下，通过 Ø100连接法兰可替代FFBR / FBSR型端面驱动夹具，特别是在加工大型工件时。

当使用FFBH型端面驱动夹具时，可通过液压实现动力驱动销的补偿，从而达到很高的跳动精度。

FFB/FFBH型端面驱动夹具的优点

1.  最大限度传递扭矩，从而实现较高的材料去除率；

2.  基准点位于工件中心，确保长度测量恒定；

3.  振动小，延长驱动装置及切削刀具的使用寿命；

4.  跳动范围：0.002-0.01 mm；

5.  尾架提供夹紧力；

6.  夹持点固定；

7.  补偿动力驱动装置可实现工件的理想夹紧；

8.  操作简单。

FFB型端面驱动夹具（带连接法兰）

FFB型端面驱动夹具通过可调连接法兰安装于机床主轴头上。

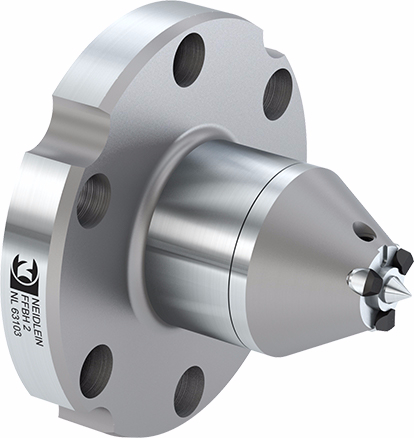

FFBH型端面驱动夹具（带连接法兰）

FFBH型端面驱动夹具通过可调连接法兰安装于机床主轴头上。

技术参数

端面驱动夹具

可换附件

动力驱动销

固定定心顶尖

安装部件

调节法兰

应用案例

磨削
