FDNC型面驱动夹具           FSPV/SPV型端面驱动夹具

                      FFPV型端面驱动夹具

FDNC型端面驱动夹具

采用浮动定心顶尖及固定动力驱动头结构的端面驱动夹具。

FDNC型端面驱动夹具在夹持工件时，可以消除夹持反向间隙，适用于滚齿，键槽铣削或其他表面的铣削加工。

FDNC型端面驱动夹具的优点

1.  动力驱动头固定，在加工时无夹持反向间隙；

2.  使用可调节的浮动定心顶尖，高横向推力和稳定性；

3.  工件端面上的基准点恒定；

4.  适用于多种类型的孔；

5.  通过调整动力驱动头以获得较高的运行精度；

6.  锥形设计以实现最佳刀具路径。

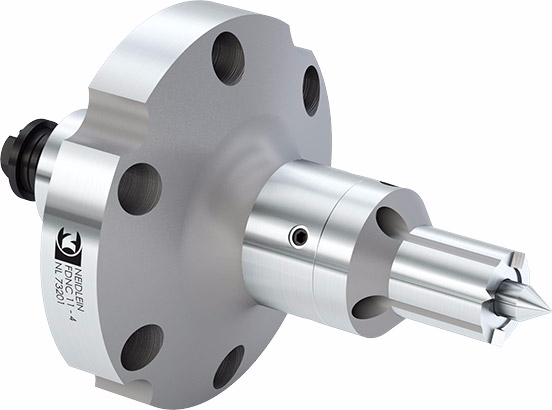

FDNC型端面驱动夹具（带连接法兰）

FDNC型端面驱动夹具动力驱动头及浮动定心顶尖可换。

技术参数

端面驱动夹具

可换附件

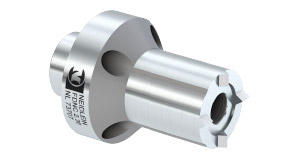

动力驱动头

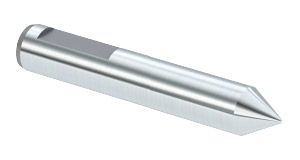

浮动定心顶尖

安装部件

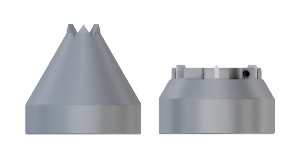

调节法兰

应用案例

铣削，车铣复合

FSPV/SPV型端面驱动夹具

带有动力驱动盘适用于车削和铣削的端面驱动夹具。

带有动力驱动盘的FSPC/SPV型端面驱动夹具是机械夹紧系统，适用于工件的车-铣加工。通过一次装夹，可以完成工件整个表面的车削及铣削加工。在应用时，可以实现无反向间隙的扭矩传递，具有最高的灵活性。

FSPV/SPV型端面驱动夹具的优点

1.  在不同的定心情况下，工件端面的基准点稳定；

2.  浮动动力驱动盘适用于端面不平的工件；

3.  应用灵活性强，夹紧直径范围广；

4.  夹紧状态下中心顶尖固定»可实现定点夹持；

5.  跳动范围：0.02 mm；

6.  弹簧力可调（根据工件重量）；

7.  动力驱动盘和中心顶尖更换快速，换型成本低

8.  与工件接触的部件更换高效、经济（可更换的硬质合金刀片）

FSPV型端面驱动夹具的优点（带螺纹紧固式连接法兰）

FSPV型端面驱动夹具通过连接法兰和螺钉安装于机床主轴头上。

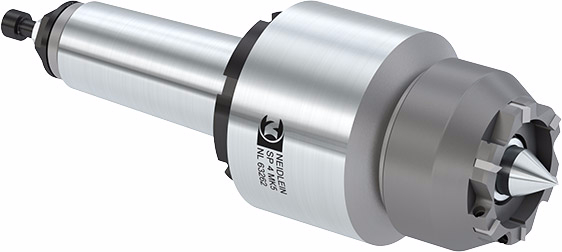

SPV型端面驱动夹具（带莫氏锥柄）

SPV型端面驱动夹具通过锥柄直接安装到机床主轴上。

技术参数

端面驱动夹具

可换附件

动力驱动盘

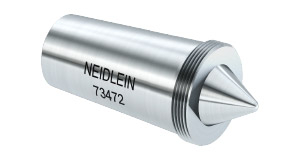

固定定心顶尖

安装部件

调节法兰

应用案例

车铣复合切削

FFPV型端面驱动夹具

带有动力驱动盘适用于车削和铣削的端面驱动夹具。

带有动力驱动盘的FFPV型端面驱动夹具是机械夹紧系统，适用于工件的车-铣加工。通过一次装夹，可以完成工件整个表面的车削及铣削加工。FFPV型端面驱动夹具由机床主轴侧面及尾架侧面提供动力源。在应用时，可以实现无反向间隙的扭矩传递，具有最高的灵活性和很高的跳动精度。

FFPV型端面驱动夹具的优点

1.  基准点位于工件中心，确保长度测量恒定；

2.  浮动动力驱动盘适用于端面不平的工件；

3.  应用灵活性强，夹紧直径范围广；

4.  跳动范围：0.005-0.015 mm；

5.  动力驱动盘和中心顶尖更换快速，换型成本低

6.  与工件接触的部件更换高效、经济（可更换的硬质合金刀片）

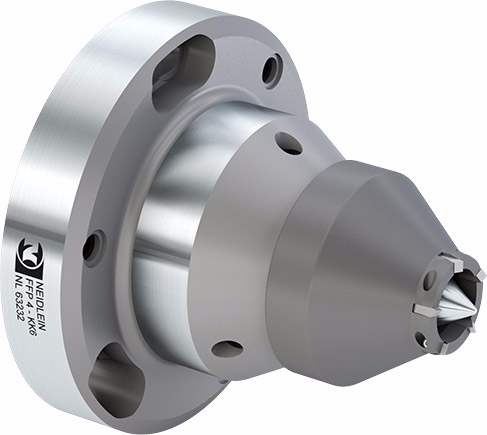

FFPV型端面驱动夹具

FFPV型端面驱动夹具面驱动器FFPV设计用于直接安装到(DIN 702-1 [55028] )主轴头上。

技术参数

端面驱动夹具

可换附件

动力驱动盘

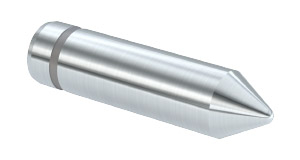

固定定心顶尖

应用案例

车铣复合
